叔碳酸乙烯酯在涂料乳液中的应用研究：最新成果与前景分析-真人游戏第一品牌

摘要

叔碳酸乙烯酯（以新癸酸乙烯酯为典型代表）凭借其独特的α-碳支链结构与优异的聚合反应特性，在涂料乳液中展现出显著的性能调控作用。本文从材料科学与涂料工程交叉视角，系统阐述叔碳酸乙烯酯的分子结构特征、聚合行为及其在户外耐候涂料、木材防护涂料、水性防水体系、内墙环保涂料及非极性底材涂装中的应用机理与性能优势，为高性能、低voc涂料乳液的研发提供技术支撑。

1. 引言

随着环保法规趋严及涂料功能需求升级，水基乳液作为建筑涂料的核心基料，面临耐候性、耐化学性、环保性与成本的多重平衡挑战。传统乳液（如纯丙、苯丙、醋酸乙烯乳液）在单一性能上存在局限：纯丙乳液耐候性优异但成本高；醋酸乙烯乳液成本低但耐候性、耐碱性差；苯丙乳液易黄变粉化。叔碳酸乙烯酯通过与醋酸乙烯酯、丙烯酸酯等单体共聚，可显著提升乳液的抗水解性、耐候性及成膜性，同时降低成本，成为高性能涂料乳液的关键功能单体。

2. 叔碳酸乙烯酯的材料特性与聚合行为

2.1 分子结构特征

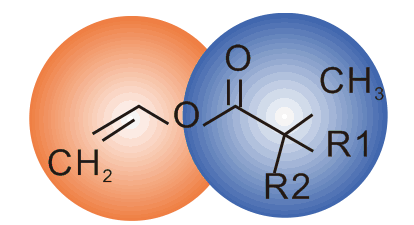

叔碳酸乙烯酯（如新癸酸乙烯酯）的分子结构核心在于α-碳原子连接3个烷基支链（总碳数9-13），形成显著的空间位阻效应。该结构赋予其两大关键性能：

• 抗水解保护作用：α-支链对酯基形成“空间屏蔽”，不仅抑制自身水解，还可保护相邻链节（据推测，1个叔碳基团可保护2-3个醋酸乙烯链节）；

• 内增塑性：长支链烷基结构提供分子链柔性，降低乳液对外部增塑剂的依赖，利于低voc配方设计。

2.2 聚合反应特性

叔碳酸乙烯酯与醋酸乙烯酯、丙烯酸酯等单体的竞聚率接近1，易形成无规共聚物，确保支链结构在分子链中均匀分布，最大化位阻保护效率。其与三氟氯乙烯（ctfe）的共聚倾向于交替聚合，可避免传统醋酸乙烯酯无规共聚导致的氟树脂性能稀释问题。

2.3 核心性能优势

基于分子结构与聚合行为，叔碳酸乙烯酯乳液展现出：

• 高抗水解性：依据newman“六位法则”（脂肪酸亲核反应中，6位原子数越多位阻越大），新癸酸乙烯酯因富含“6位原子”，抗水解能力为醋酸乙烯酯的100倍；

• 宽tg调控范围：不同碳链长度的叔碳酸乙烯酯（如新戊酸乙烯酯至新十三酸乙烯酯）具有差异化玻璃化温度（tg），可通过单体配比设计满足-10℃~68℃的tg需求；

• 低voc潜力：单体转化率高（残余单体少），内增塑性降低外增塑剂用量，利于制备零voc乳液。

3. 主要应用领域及技术机理

3.1 外墙耐候性乳液（叔醋/叔丙体系）

3.1.1 技术挑战

外墙涂料需长期抵御紫外线、碱性底材（水泥）及雨水侵蚀，传统醋酸乙烯乳液耐候性差（无规共聚导致酯键易水解），纯丙乳液成本高，苯丙乳液耐黄变/粉化性能不足。

3.1.2 叔碳酸乙烯酯的作用机制

• 耐候性提升：α-支链的紫外屏蔽效应与抗水解保护，使30%新癸酸乙烯酯改性的叔醋乳液经12年暴晒后，耐候性超过纯丙乳液；

• 耐碱性优化：位阻效应抑制碱性物质对酯键的攻击，含15%新癸酸乙烯酯的叔醋乳液在水泥板上2年暴晒后，耐碱性达“优异”等级；

• 成本平衡：仅需25%-30%新癸酸乙烯酯改性，即可使醋酸乙烯乳液性能达到纯丙水平，成本较纯丙降低30%以上。

3.2 木材防护用改性乳液（新癸酸乙烯酯/丙烯酸体系）

3.2.1 技术需求

户外木材涂料需同时满足防水性、水蒸气渗透性（避免木材霉变）、柔韧性（适应木材变形）及抗粘连性。

3.2.2 性能调控机理

• 防水透气性协同：支链结构形成的涂膜具有“微孔通道”，可允许水蒸气透过（释放木材内部潮气），同时阻挡液态水侵入；

• 抗老化增强：8周老化试验显示，新癸酸乙烯酯改性清漆的外观保持性优于添加紫外线吸收剂的丙烯酸清漆；21周白色有光漆保光性显著优于丙烯酸及醇酸体系。

3.3 水性防水体系（叔丙乳液）

3.3.1 核心要求

多孔底材（混凝土、砖石）涂料需兼具低吸水率（≤5%）、高碱 resistance（ph＞12环境稳定）及底材渗透能力。

3.3.2 关键性能数据

• 防水性：“浸渍实验法”表明，叔丙乳液涂覆的砖吸水率仅为未涂漆砖的2%，接近溶剂型硬脂酸铝/有机硅体系；

• 碱防护：位阻效应保护丙烯酸酯键，经新癸酸乙烯酯改性的乳液在碱性底材上的水解速率降低90%；

• 渗透能力：非胶体保护体系的小粒径（＜100nm）可渗入多孔底材缝隙，形成“锚定效应”，提升附着力。

3.4 内墙环保乳液

3.4.1 零voc乳胶漆

通过新癸酸乙烯酯/醋酸乙烯共聚（高单体转化率） 环保型助剂，配合丙烯酸丁酯调节mfft，可制备残余单体＜0.1%、外增塑剂用量＜1%的零voc乳液，满足低味、无释放需求。

3.4.2 高pvc经济型乳胶漆

胶体保护性叔醋乳液具有高颜料粘结力，可制备pvc达80%的乳胶漆，通过减少钛白粉用量（降低成本）及乳液用量（减少voc载体），在保证耐擦洗性（≥5000次）的同时，成本较传统配方降低15%-20%。

3.4.3 丝光内墙涂料

新癸酸乙烯酯乳液的增稠剂特性可减少助剂用量，在20%-25%叔碳含量下，实现抗粘连性（60℃烘烤无粘连）优于纯丙、光泽度（60°角＞85）与纯丙相当，且流平性（流挂系数＜3）更优。

3.5 非极性底材用涂料（新癸酸乙烯酯/丙烯酸体系）

聚丙烯等非极性底材表面张力低（＜30 mn/m），传统涂料附着力差（极性不匹配）。新癸酸乙烯酯的非极性支链可构建“极性梯度”（从涂层极性到底材非极性的过渡），显著提升乳液对非极性表面的润湿性与附着力（划格法附着力达0级）。

4. 结论

叔碳酸乙烯酯通过α-碳支链的空间位阻效应、优异的聚合兼容性及宽性能调控范围，解决了传统涂料乳液在耐候性、环保性、成本间的平衡难题。其在户外耐候、木材防护、水性防水、内墙环保及非极性底材涂装中的应用，均通过分子结构-宏观性能的精准调控，实现了“低成本-高性能”的技术突破。未来，随着功能单体改性技术的发展，叔碳酸乙烯酯有望在更多特种涂料领域（如低温成膜、自修复涂料）发挥核心作用。

关键词：叔碳酸乙烯酯；涂料乳液；耐候性；抗水解；低voc；位阻效应
